合肥华耀电子工业

DC-DC电源四路输出

• 多路输出

• 固定开关频率，从而得到可预测的EMI滤波

• 高可靠性：平均无故障时间(MTBF)≥10万小时

• 通信功能：采用TTL电平，可控开关机，上传故障信息

• 电磁兼容：通过GJB151A-97海军地面设备6项测试

项目名称		单位	参数
输入	输入电压	Vac	342~418
	输入频率	Hz	45~55
	输入欠压	Vac	335
	输入过压	Vac	425
	开关频率	kHz	100
输出	输出电压1	Vdc	26∽30
	输出电流1	Adc	0∽100
	输出电压2	Vdc	48
	输出电流2	Adc	0∽10
	输出电压3	Vdc	12
	输出电流3	Adc	0∽10
	输出电压4	Vdc	5
	输出电流4	Adc	0∽10
	最大输出功率	W	3650
	效率 (环温=25°C) -Vin=380V，Vout=28V 100%load	%	＞90
	输出纹波与噪声(Vin=380Vac,Io=100%Iomax,20MHz 带宽):
	峰峰值	mVpk-pk	＜100
	容性负载	F	≥1.0
	输出1过流限制点	Adc	120
	过温保护点	°C	85
	保护功能	/	输入过、欠压；输出过压；输出过流；
其它	工作环境温度（参考热设计指标）	˚C	-40~+50
	存储温度	˚C	-50∽+65
	相对湿度	%	95∽98（35˚C）
	散热形式		外部强制风冷

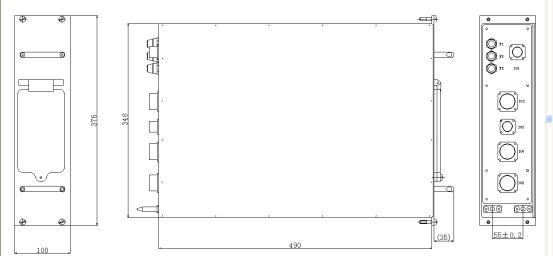

	尺寸（长×宽×高）	mm	490×376×100
